Планка прижимная П1
В наличииОплата
Доставка
Планка прижимная П1 входит в узел крепления кранового рельса к стальной подкрановой балке. Ее устанавливают вместе с упорной планкой и болтовым крепежом. При подборе учитывают профиль рельса, исполнение самой планки, расчетную температуру эксплуатации и требования проекта.
Назначение прижимной планки П1
Прижимная планка П1 применяется в узле крепления рельсов КР70, КР100 и КР120 по ГОСТу 24741-2016. Она прижимает подошву рельса в креплении подкранового пути.
Набор деталей зависит от профиля рельса. Поэтому П1 подбирают вместе с подходящей упорной планкой и крепежом, которые указаны в проектной документации.
Технические характеристики
В таблице представлены основные параметры планки П1 по ГОСТу 24741-2016.
| Параметр | Значение |
|---|---|
| Обозначение | П1 / П1ХЛ |
| Размер b | 125 мм |
| Размер b1 | 55 мм |
| Размер b2 | 70 мм |
| Масса | 2,4 кг |
| Монтажные отверстия | 2 отверстия Ø28 H16 |
| Геометрическое исполнение | 1 или 2 по чертежу |
| Нормативный документ | ГОСТ 24741-2016 |
Размеры, масса и материал

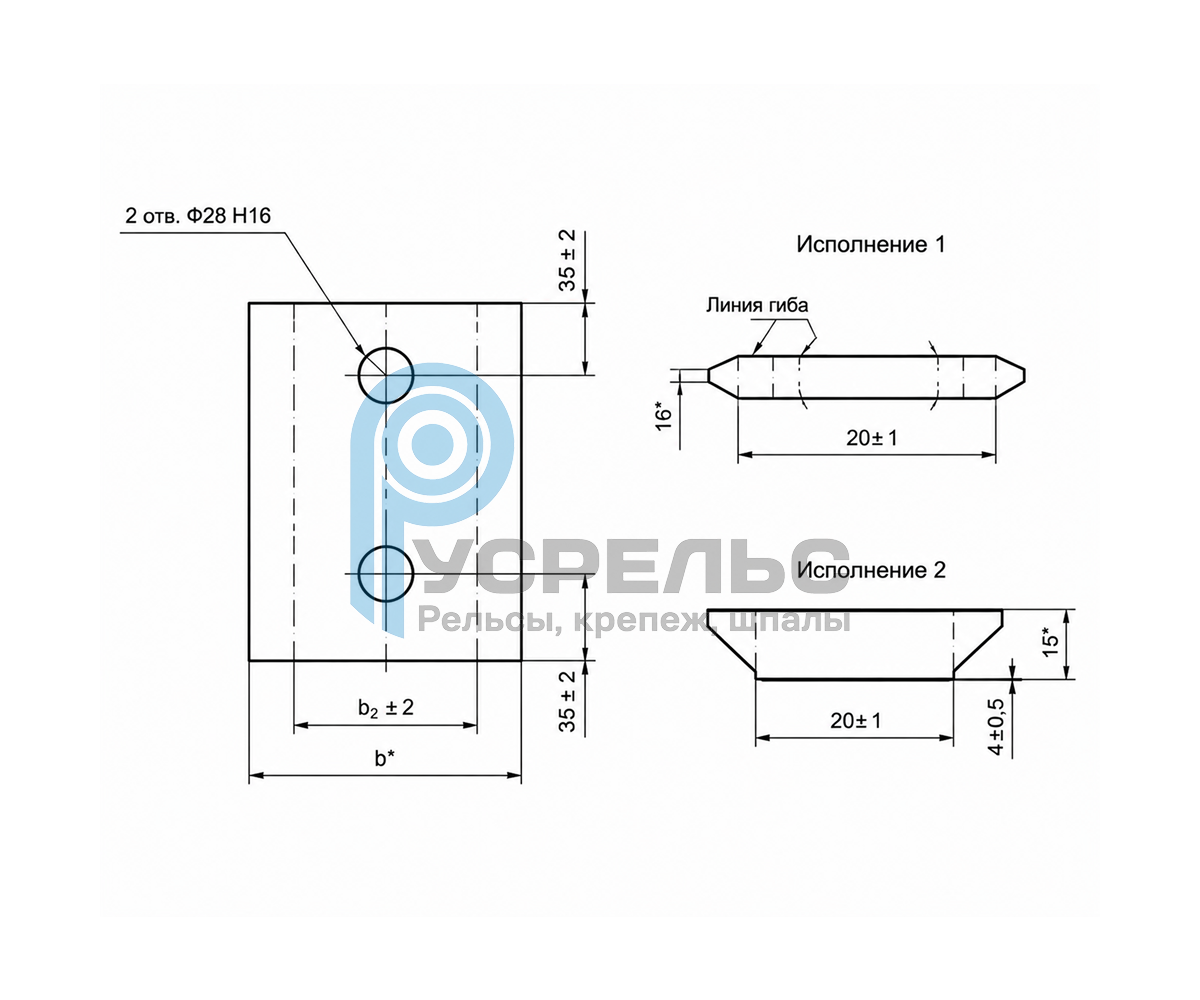

В детали предусмотрены два монтажных отверстия Ø28 H16. Геометрия рабочей части зависит от исполнения.
Марку стали подбирают по документации с учетом расчетной температуры эксплуатации. Масса П1 составляет 2,4 кг.
Исполнения П1 и П1ХЛ
Обозначения П1 и П1ХЛ относятся к климатическому исполнению детали. Их не следует смешивать с исполнениями 1 и 2 на чертеже, которые описывают геометрию рабочей части. Вариант планки выбирают по расчетной температуре эксплуатации и требованиям проекта.
Совместимость с крановыми рельсами
П1 применяется в креплениях нескольких типов крановых рельсов.
| Тип рельса | Упорная планка | Прижимная планка | Крепеж |
|---|---|---|---|
| КР70 | У1 | П1 | Болт М24, гайки, шайба |
| КР100 | У2 | П1 | Болт М24, гайки, шайба |
| КР120 | У3 | П1 | Болт М24, гайки, шайба |
Состав узла крепления
Для КР70 планку П1 комплектуют упорной планкой У1. В узлах с КР100 используют У2, а с КР120 - У3. В состав болтового соединения входят болт М24, гайки и шайба.
Длину болта подбирают с учетом толщины верхнего пояса подкрановой балки и проектной схемы.
Установка на подкрановую балку
Перед монтажом сверяют профиль рельса, обозначения прижимной и упорной планок, геометрию деталей и комплект крепежа. П1 устанавливают в той связке, которая предусмотрена проектной документацией. После сборки проверяют положение рельса и затяжку болтовых соединений.
Как подобрать и заказать планку П1
При заказе и покупке прижимной планки П1 указывают профиль рельса, требуемое исполнение и количество деталей. Для КР70, КР100 и КР120 дополнительно сверяют тип упорной планки и крепеж. Цена партии рассчитывается после уточнения этих данных. Параметры поставки согласуем при оформлении заказа.
