Планка прижимная П2

Планка прижимная П2 - элемент крепления кранового рельса КР80 к стальной подкрановой балке. По ГОСТу 24741-2016 ее ставят вместе с упорной планкой У1 и болтовым крепежом. П1 и П2 имеют разную геометрию и входят в разные схемы крепления. Для КР80 используют именно П2 в комплекте с предусмотренными проектом сопрягаемыми деталями.

Назначение прижимной планки П2

Прижимная планка П2 входит в узел крепления кранового рельса КР80 к стальной подкрановой балке. Планка прижимает подошву рельса и фиксирует ее положение в составе болтового узла.

При подборе смотрят на исполнение детали, расчетную температуру, параметры балки и полный состав узла.

Технические характеристики

Характеристики планки П2 представлены в таблице.

Размеры, масса и марка стали

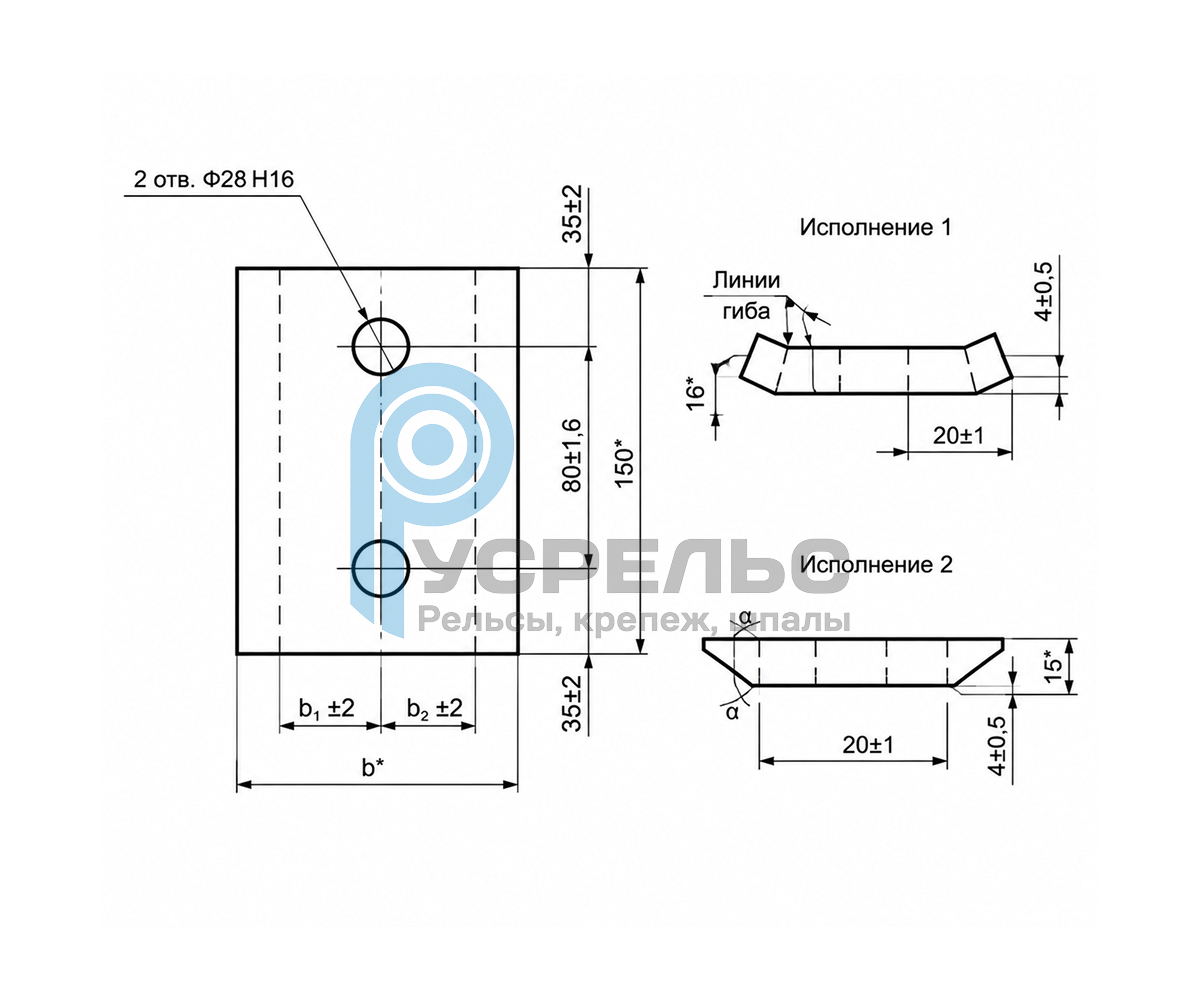

У П2 два отверстия Ø28 H16. Общий размер детали - 150 мм, расстояние между осями отверстий - 80±1,6 мм, верхняя и нижняя привязки - по 35±2 мм.

Масса планки П2 - 2,2 кг. Конкретную марку стали подбирают по нормативной и проектной документации для выбранного исполнения.

Исполнения П2 и П2ХЛ

У прижимной планки П2 отдельно указывают геометрическое и климатическое исполнение. Обозначения 1 и 2 на чертеже относятся к форме рабочей части, а индекс ХЛ - к исполнению для более низких расчетных температур. Эти характеристики выбирают независимо друг от друга по проектной документации.

Применение с рельсом КР80

Планка П2 предназначена для планочного крепления рельса КР80 по ГОСТу 24741-2016. Узел рассчитан на монтаж кранового рельса на стальную подкрановую балку.

Для других профилей стандарт предусматривает другой набор прижимных и упорных планок.

Комплект узла П2–У1

Для узла КР80 планку П2 сочетают с У1. В болтовое соединение входят болт М24, гайки и шайба. Длину болта выбирают с учетом толщины верхнего пояса балки и рабочей схемы. Фактическую комплектность поставки согласуют при заказе.

Монтаж и требования к установке

Перед установкой проверяют тип рельса, обозначения П2 и У1, положение отверстий и комплектность соединения. Детали ставят по проектной схеме, после сборки контролируют положение рельса и состояние крепежа.

Положение деталей и тип прижимной планки должны соответствовать проектной схеме узла.

Подбор, заказ и поставка

Прижимную планку П2 подбирают для узла крепления КР80 с учетом исполнения детали, параметров подкрановой балки и рабочей схемы. Перед заказом сверяют состав узла с У1 и крепежом.

Купить прижимную планку П2 можно под конкретный подкрановый путь - количество определяется по проекту. Цена зависит от исполнения и объема заказа. Сроки производства и доставки согласуем после проверки исходных данных.
