Планка упорная У1

В наличии
24741-2016
120 ₽
1
120 ₽
1 шт
120 ₽
Оперативная доставка
По России и странам СНГ, возможен самовывоз
Удобная оплата
Наличный и безналичный расчет, рассрочка
Персональный сервис
Индивидуальный подход к вашим запросам от профессиональных сотрудников
Оставьте заявку на Планка упорная У1
Наши менеджеры свяжутся с вами в течение 15 минут
Доставка и оплата

Оплата

icon
Безналичный расчет
Оплата по выставленному счету.
icon
Наличный расчет
Подробнее о возможностях оплаты можно узнать, обратившись к нам!
icon
Пост оплата
Мы готовы рассмотреть условия частично предоплаты, или полной пост оплаты.

Доставка

icon
Самовывоз со склада
Бесплатно
Уточните наличие на складе Время работы - пн-пт 8:00-17:00, без перерыва. Заявки принимаются круглосуточно. Связаться с нами можно по телефонам, указанным в разделе Контакты.
icon
Транспортной компанией по РФ, СНГ
Авто, Ж/д, морским транспортом по территории России и ближнего зарубежья. Стоимость рассчитывается индивидуально.

Планка упорная У1 - элемент крепления кранового рельса к стальной подкрановой балке. По ГОСТу 24741-2016 ее применяют с рельсами КР70 и КР80 в паре с соответствующей прижимной планкой.

Назначение упорной планки У1

У1 фиксирует элементы узла крепления на подкрановой балке. Для КР70 она идет вместе с прижимной планкой П1, для КР80 - с прижимной планкой П2.

Заменять У1 на У2 или У3 автоматически нельзя: эти детали входят в крепления других типов крановых рельсов.

Технические характеристики

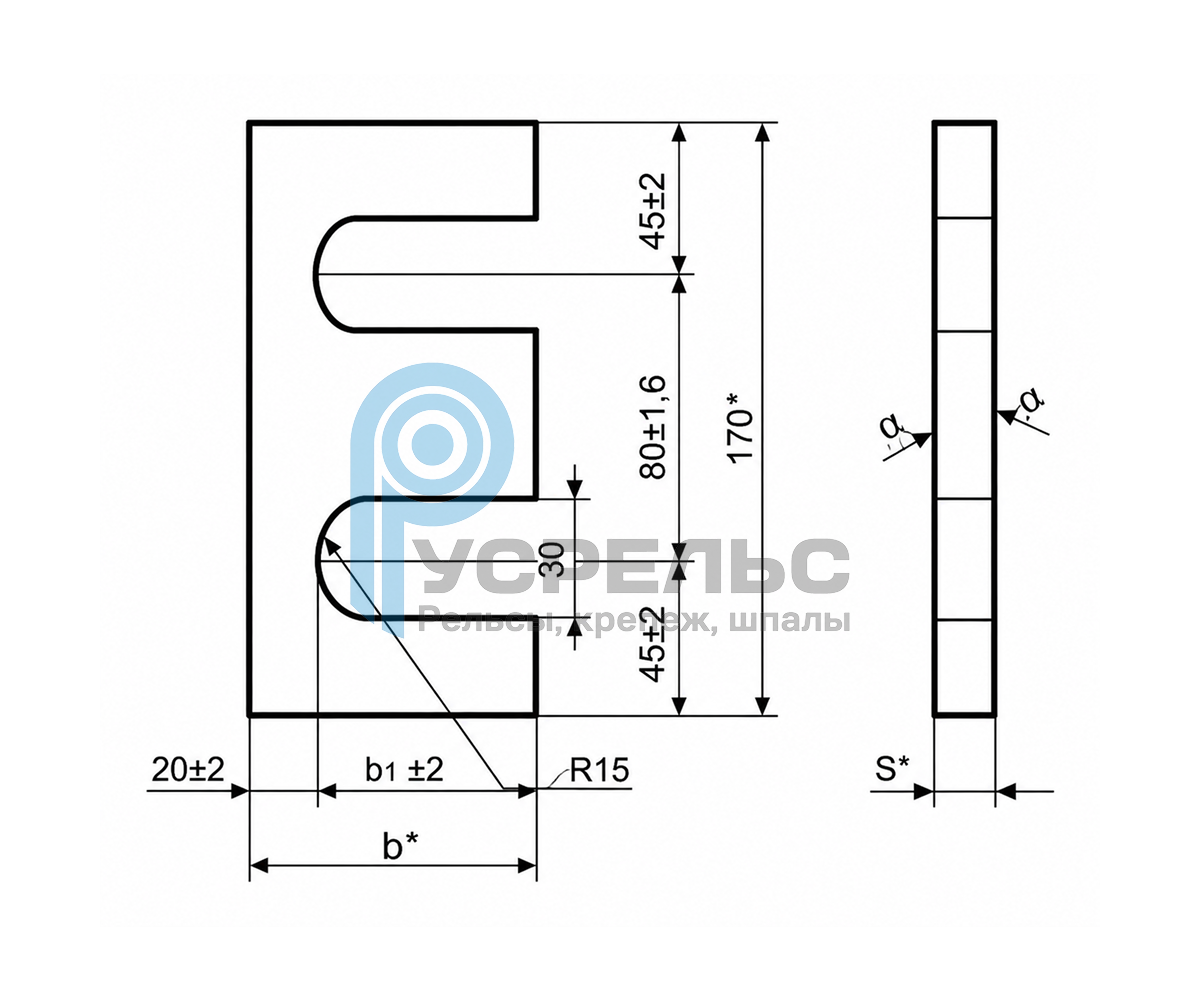

Основные размеры планки У1 ГОСТ 24741-2016 и данные рабочего чертежа приведены ниже.

Параметр Значение
Обозначение У1 / У1ХЛ
Общий размер по чертежу 170 мм
Размер b 85 мм
Размер b1 65 мм
Толщина S 8 мм
Масса 0,9 кг
Размер центрального участка 80±1,6 мм
Ширина паза 30 мм
Радиус R15

Размеры, масса и материал

Общий размер детали - 170 мм. Центральный участок - 80±1,6 мм, верхняя и нижняя привязки - по 45±2 мм. В конструкции есть паз шириной 30 мм и радиус R15.

Толщина планки У1 - 8 мм, масса - 0,9 кг. Конкретную марку материала подбирают по документации заказа. Марку стали уточняют по документации на конкретное исполнение.

Исполнения У1 и У1ХЛ

Планку упорную У1 выпускают в обычном и хладостойком исполнении. Обозначение У1ХЛ используют для варианта, рассчитанного на более низкие температуры эксплуатации. Выбор связан с расчетной температурой эксплуатации и проектными требованиями.

Геометрию детали и климатическое исполнение проверяют отдельно: это разные характеристики.

Совместимость с КР70 и КР80

У1 входит в два варианта крепления.

Рельс Прижимная планка Упорная планка Крепеж
КР70 П1 У1 Болт М24, гайки, шайба
КР80 П2 У1 Болт М24, гайки, шайба

Комплект с прижимной планкой П1

Планка У1 для КР70 идет в комплекте с П1. В соединение также входят болт М24, гайки и шайба. Параметры крепежа сверяют с толщиной верхнего пояса балки и рабочей схемой.

Комплект с прижимной планкой П2

Планка У1 для КР80 устанавливается вместе с П2. Состав болтового соединения задает документация конкретного узла.

Монтаж на стальную подкрановую балку

Сборку начинают со сверки профиля рельса и пары планок: У1-П1 для КР70 или У1-П2 для КР80. Затем проверяют размеры деталей и крепеж по проектной схеме. После установки проверяют положение рельса и состояние болтового соединения.

Как подобрать и заказать

При заказе У1 сначала указывают профиль рельса: КР70 или КР80. По нему определяется совместимая прижимная планка и состав узла. Купить упорную планку У1 можно в необходимом исполнении и количестве, а цену партии рассчитываем после уточнения исходных данных.
