Подкладка К-2

Подкладка К-2 - часть крепежа пути перекатки трансформатора и шунтирующего реактора. Деталь ставят между рельсом и основанием пути. Она передает и распределяет нагрузку и работает в узле, состав которого задает проект.

Назначение подкладки К-2

Подкладка К2 применяется в трансформаторных путях с рельсами Р50 и Р65 и железобетонными шпалами ШТ-12 и ШТ-27. Такой крепеж рассматривают отдельно от деталей для обычных крановых рельсов.

Подкладку подбирают по типу рельса, основанию и проектной схеме узла.

Конструкция и принцип работы

Подкладка К-2 для трансформаторных путей выполнена в виде стальной прямоугольной детали. Она лежит под подошвой рельса и передает нагрузку на основание пути перекатки.

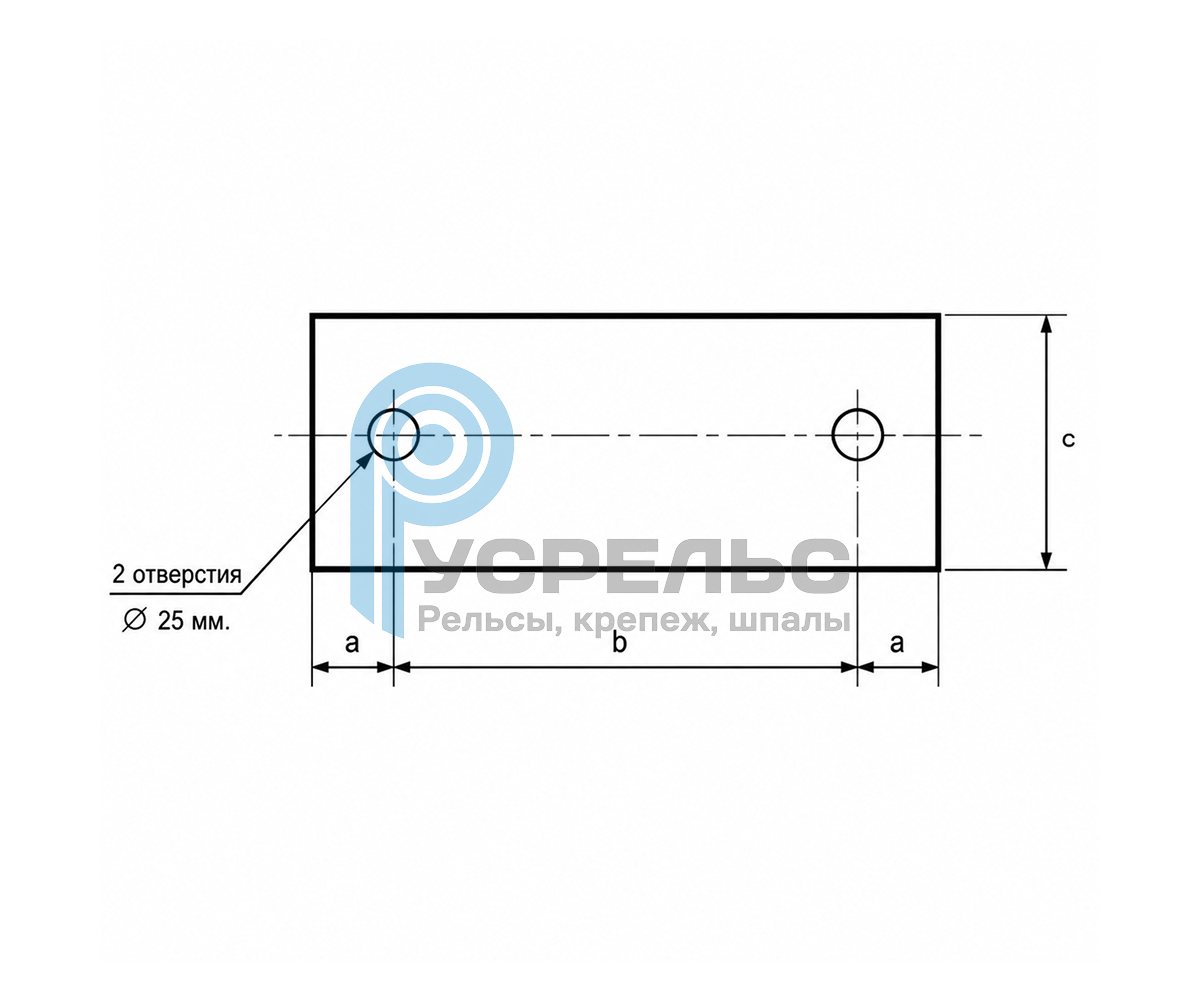

В детали два монтажных отверстия. Их положение задают размерные привязки конкретного исполнения.

Технические характеристики

Параметры К-2 приведены в таблице.

Размеры, масса, материал и отверстия

Подкладка К-2 под рельс имеет размеры 370×120×12 мм и массу 4,2 кг. Материал - сталь ВСт3.

В детали предусмотрены два отверстия Ø25 мм. Их точное положение сверяют с рабочим чертежом конкретного исполнения.

Совместимость с рельсами и основанием

Подкладка К-2 под рельсы Р50 Р65 входит в узлы трансформаторных путей на шпалах ШТ-12 и ШТ-27. Совместимость проверяют по рабочему чертежу и проекту пути.

Накладки и стяжки в составе узла

В крепеж также могут входить: накладка К-1, накладка К-3 и стяжка С-4. Конкретный набор деталей определяют по типу рельса, шпалы и рабочей схеме узла.

Монтаж на пути перекатки

При установке подкладки К2 для шпал ШТ-12 или ШТ-27 сначала сверяют положение рельса и основания с проектом. Затем подкладку ставят по схеме и собирают остальные элементы крепежа.

После монтажа контролируют положение детали, совпадение монтажных отверстий и соответствие узла рабочему чертежу.

Изготовление по рабочему чертежу

При изготовлении учитывают документацию серии 3.407.1-148 и конкретный чертеж, указанный в проекте. Размеры, расположение отверстий и состав крепежа должны совпадать с выбранной схемой.

Если проект предусматривает другое исполнение или иное положение отверстий, параметры уточняют до начала производства.

Заказ и поставка

Для расчета партии передают данные по рельсу, типу шпалы, количеству изделий и рабочему чертежу. Купить подкладку К-2 можно для комплектации трансформаторного пути по проектной документации. Цена зависит от объема партии и требований к изготовлению, а условия поставки согласуем после проверки исходных данных.
