Накладка К-1

Накладка К-1 входит в комплект крепежных элементов, которые применяют при устройстве трансформаторных путей. При подборе детали учитывают тип рельса, конструкцию узла и совместимость с другими элементами крепления.

Назначение накладки и область применения подкладки К-1

Накладку К-1 устанавливают в узле крепления рельсов путей перекатки силовых трансформаторов и шунтирующих реакторов. Деталь работает совместно с другими элементами крепления и фиксирует рельс относительно основания.

Накладку соединяют с подкладкой К-2 при помощи стяжки С-4. Такой узел применяют при монтаже рельсов Р50 и Р65 на трансформаторных шпалах ШТ-12, ШТ-27 и железобетонных плитах НСП 35.10 и НСП 35.15.

Наша компания предлагает накладку К-1 для комплектации трансформаторных путей. Товар указан на сайте как находящийся в наличии, стоимость рассчитывается по запросу. Доступна доставка по России и странам СНГ, а также самовывоз.

Технические характеристики

Основные параметры накладки К-1 приведены в таблице ниже. Они помогают сопоставить изделие с требованиями конкретного узла и подобрать совместимый крепеж.

В карточке товара для изделия указаны сталь Вст3 и размеры 125х80х20 мм. Масса 1 кг и диаметр отверстия 28 мм приводятся в технических данных профильных производителей и поставщиков данного типа крепежа.

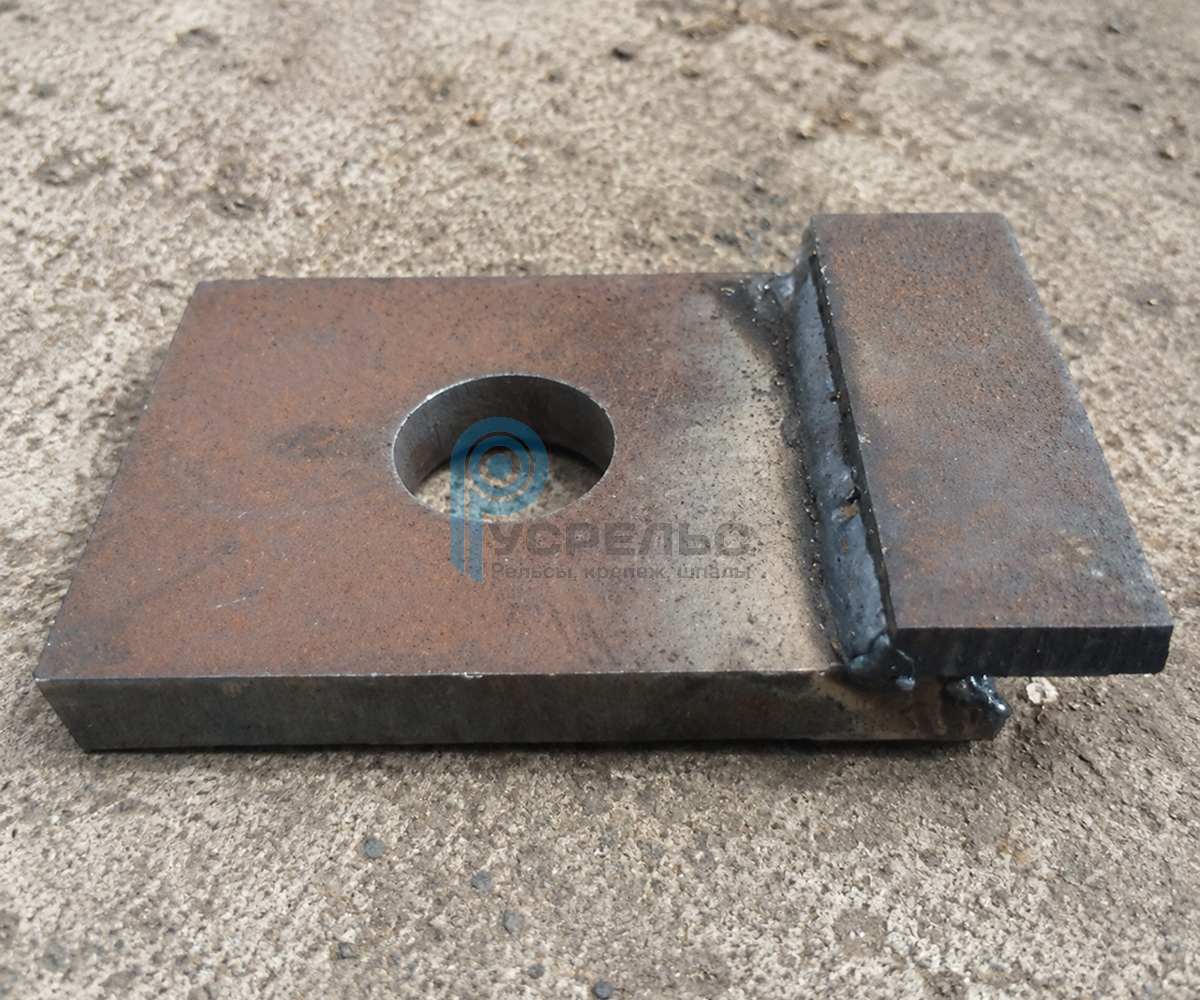

Конструктивно рельсовая накладка состоит из двух стальных пластин, сваренных внахлест. Отверстие в верхней части служит для установки стяжки С-4, через которую выполняется соединение с подкладкой К-2.

Совместимость с рельсами и крепежом

Накладка К-1 применяется в узлах рельсового пути перекатки с рельсами Р50 и Р65. Она не заменяет подкладку или стяжку, а входит в общий комплект крепления: накладка К-1, подкладка К-2 и стяжка С-4 работают совместно.

При подборе деталей важно сверять размеры, тип рельса, чертеж и комплектность конкретного узла. Если нужно укомплектовать путь перекатки целиком, специалисты «РусРельс» могут рассчитать требуемое количество рельсов и крепежа по параметрам проекта. Цена накладки К-1 и условия поставки уточняются при оформлении заявки.
