Подкладка Д-1

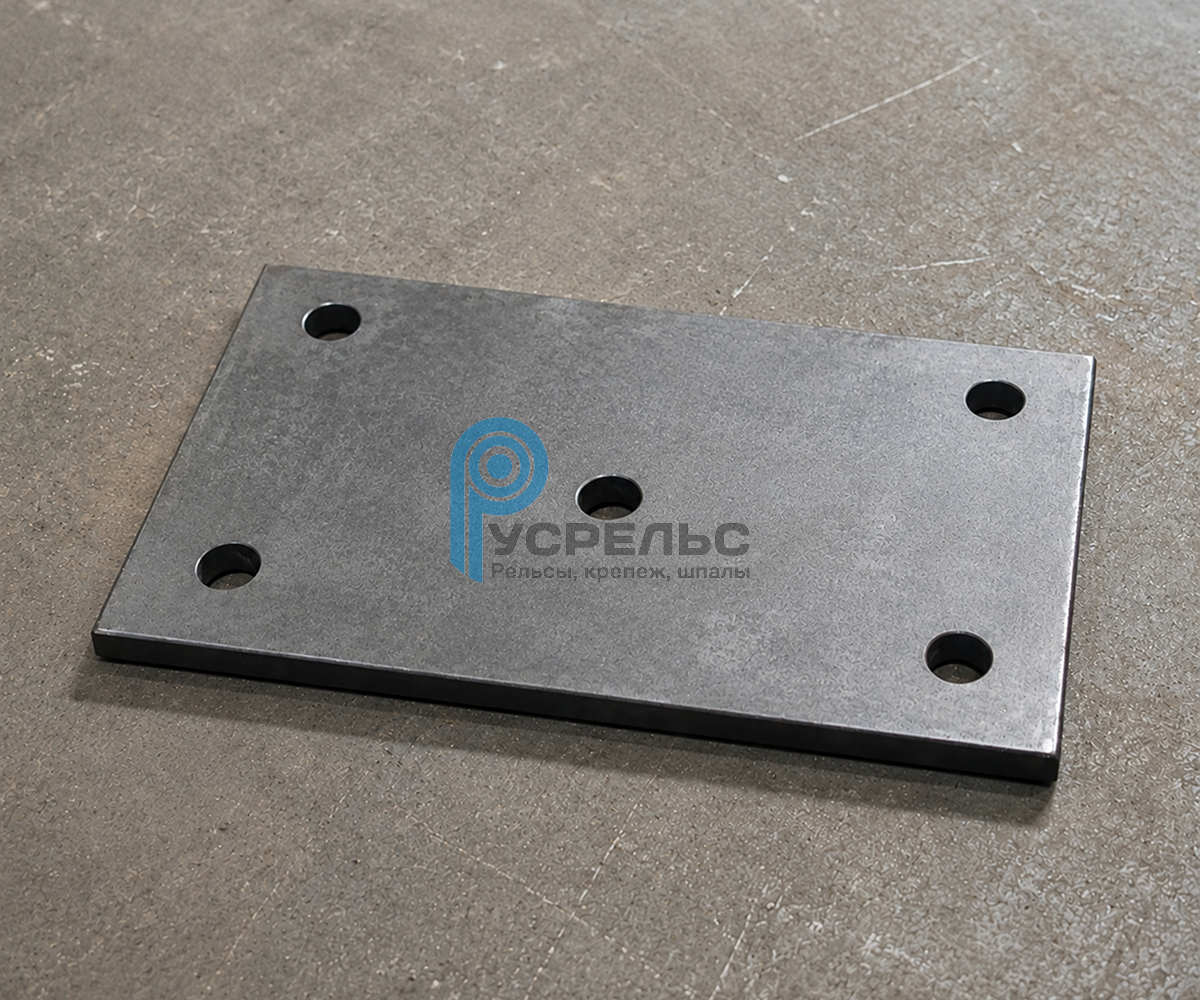

Подкладка Д-1 - это крепежный элемент, входящий в состав узлов путей перекатки трансформаторов. Изделие представляет собой стальной лист прямоугольной формы толщиной 12 мм, нарубленный на гильотинных ножницах. Подкладка Д 1 служит опорной деталью, на которую устанавливаются поворотные элементы рельсов ЖД-6 и ЖД-9. Она позволяет трансформатору плавно поворачиваться и перекатываться к месту ремонта или обслуживания.

Назначение подкладки Д-1

Подкладка Д-1 для путей перекатки трансформаторов выполняет две ключевые функции. Первая - распределение нагрузки от многотонного трансформатора на опорную плиту и основание пути перекатки. Вторая - фиксация рельса в заданном положении, исключающая его смещение при перемещении оборудования.

Подкладка под рельс Д-1 устанавливается как на стационарных, так и на временных путях перекатки. Узел с ее участием должен выдерживать вес трансформатора до сотен тонн и сохранять целостность при динамических воздействиях.

Технические характеристики

Подкладка Д-1 изготавливается по чертежу 407.3.0603.91-КС.И-3.

Размеры и масса

Габаритные размеры подкладки Д-1: 630 мм в длину, 370 мм в ширину, 12 мм в толщину. Вес подкладки Д-1 - 21,6 кг. Такая масса обусловлена толщиной листа и необходимостью выдерживать колоссальные нагрузки при перемещении оборудования.

Материал и конструкция

Подкладка Д 1 изготавливается из стали марки Вст3. Лист нарубается на гильотинных ножницах, после чего в нем пробиваются специальные отверстия для установки на опорные плиты НСП-35.15. Конструкция изделия полностью соответствует чертежу 407.3.0603.91-КС.И-3.

Совместимость с рельсами и крепежом

Подкладка Д-1 применяется совместно с поворотными элементами рельсов ЖД-6 и ЖД-9. В сборе узел выглядит так: на опорную плиту НСП-35.15 устанавливается подкладка Д-1, на нее монтируется поворотный элемент рельса, а сверху вся конструкция стягивается болтом или стяжкой. Такое крепление обеспечивает жесткое соединение рельсов с основанием даже при высоких нагрузках.

Подкладка под рельс Д-1 не взаимозаменяема с подкладкой К-2 - это разные элементы, выполняющие разные задачи. Если К-2 распределяет нагрузку от рельса на шпалу, то Д-1 служит опорой для поворотного узла.

Особенности монтажа

Монтаж подкладки Д-1 требует точного соблюдения проектной документации. Изделие устанавливается на опорную плиту НСП-35.15 через специальные отверстия. Фиксация осуществляется с помощью болта или стяжки, которые проходят через отверстия в подкладке и плите.

При монтаже важно проверить:

• Соответствие подкладки чертежу;
• Отсутствие деформаций и заусенцев;
• Плотное прилегание к опорной плите;
• Правильную затяжку болтов и стяжек.

Неправильный монтаж подкладки под рельс может привести к перекосам при движении трансформатора и преждевременному износу всего узла.

Изготовление и поставка

Подкладка Д-1, применяемая в путях перекатки трансформаторов, выпускается по типовому чертежу 407.3.0603.91-КС.И-3 или по индивидуальным эскизам. На всех этапах производства осуществляется строгий контроль соответствия геометрическим параметрам и механическим свойствам.

География поставок охватывает все регионы России, а также государства Таможенного союза. Транспортировка организуется любым видом наземного транспорта (автомобильным, железнодорожным или контейнерным) через партнерские логистические компании. Для сохранности при перевозке изделия упаковываются в деревянные ящики и размещаются на европоддонах.

Вся новая продукция сопровождается паспортами качества и сертификатами соответствия. Для изделий, бывших в употреблении, оформляется акт, подтверждающий их пригодность к повторному использованию.

Как заказать подкладку Д-1

При заказе подкладки Д-1 нужно учесть чертеж (стандартный или индивидуальный), количество единиц (в зависимости от числа поворотных узлов тракта перекатки) и документацию (для новой продукции обязательно запрашивайте паспорт и сертификаты). Стоимость и сроки изготовления рассчитываются после получения заявки, где нужно прописать количество, тип рельсов (ЖД-6 или ЖД-9) и планируемую дату отгрузки. Специалисты также подберут для вас оптимальный крепежный набор и определят общий вес всех подкладок Д-1 в партии.
