Подкладка К-2

Подкладка К-2 входит в состав крепежа, который применяют при устройстве рельсовых путей перекатки трансформаторов и шунтирующих реакторов. При подборе детали важно учитывать тип рельса, схему узла, размеры крепежных элементов и требования проектной документации.

Назначение и область применения подкладки К-2

Подкладка К-2 устанавливается под рельс и участвует в его фиксации на основании. В составе крепежного узла она работает совместно с накладками К-1 или К-3 и стяжкой С-4. Такое сочетание применяют при монтаже отдельных участков пути перекатки, где требуется жестко закрепить рельс относительно основания.

Основная задача детали связана с опорой рельса и передачей нагрузки на нижнюю часть крепежного узла. В этой схеме подкладка фактически выполняет функцию опорной плиты, которая связывает рельс с остальными деталями крепления. При сборке учитывают положение отверстий, размеры деталей и расположение стяжек.

Конструкция подкладки К-2

Конструктивно рельсовая подкладка выполнена в виде стальной пластины с отверстиями по краям. Через них проходят элементы крепления, которые соединяют К-2 с накладками и стяжкой. Для сборки узла используют болт и другие крепежные детали, предусмотренные конкретной схемой монтажа.

Подкладку размещают под подошвой рельса. От точности установки зависит положение всего крепежного узла, поэтому при монтаже важно соблюдать расстояние между отверстиями и взаимное расположение деталей. Фиксация должна соответствовать рабочему чертежу и проектной схеме пути.

В составе одного узла К-2 не рассматривают отдельно от других элементов. Накладки, стяжка, болтовое крепление и подкладка работают совместно, поэтому перед заказом лучше заранее определить полную комплектность. Это помогает исключить ситуацию, когда размеры или отверстия соседних деталей не совпадают.

Технические характеристики

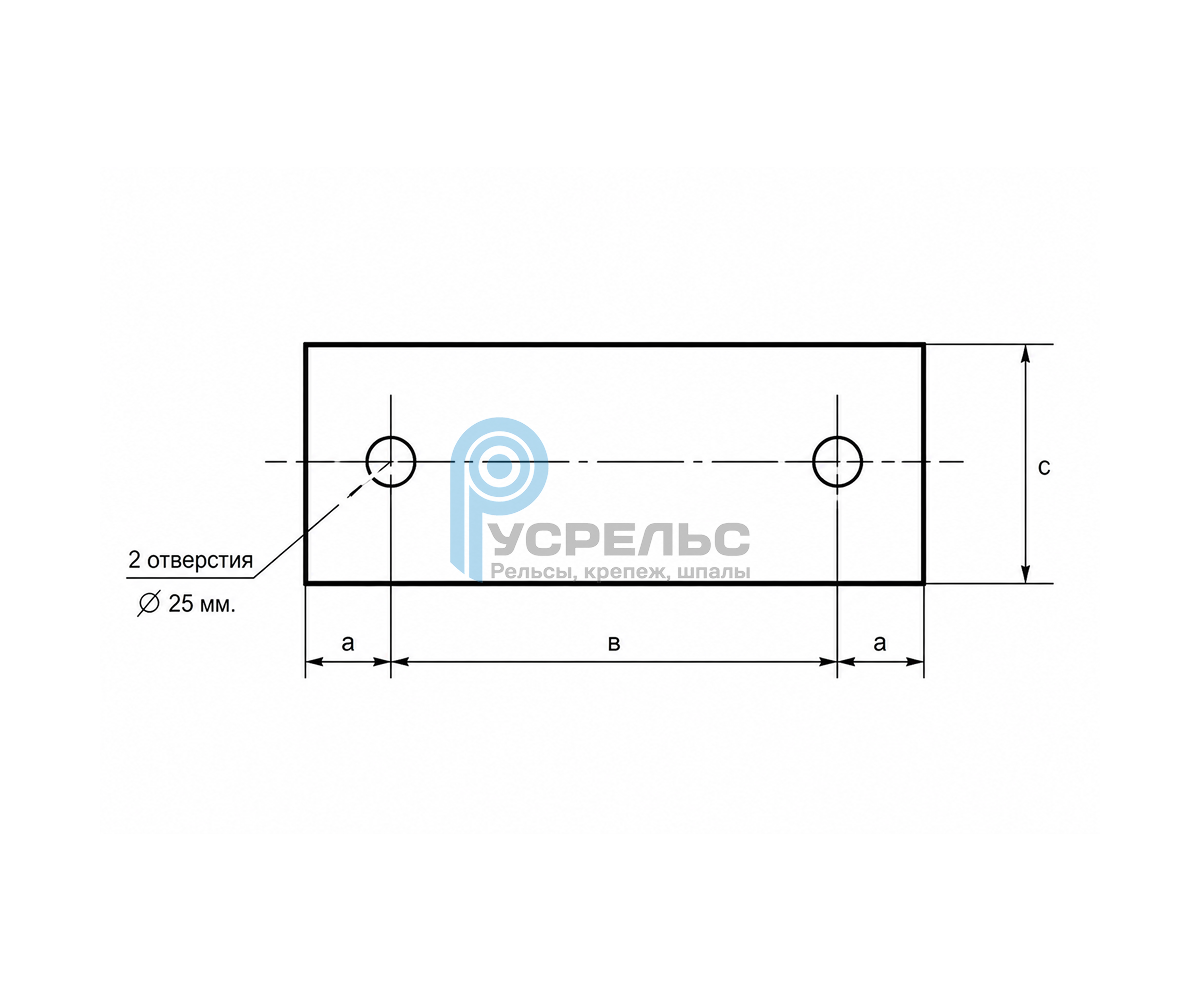

Основные параметры подкладки К-2 приведены в таблице. По ним можно сопоставить изделие с проектом, рельсом и остальными элементами крепежного узла.

Размеры, материал и масса относятся к основным параметрам, которые проверяют при подборе детали. Если изделие заказывается для конкретного объекта, технические характеристики лучше дополнительно сверить с чертежом и проектной документацией.

Подкладка К-2 применяется в составе крепежа для рельсовых путей, поэтому при заказе важно учитывать не только саму деталь, но и соседние элементы узла. Специалисты «РусРельс» могут помочь с подбором комплектующих по имеющимся данным проекта. Условия поставки, количество изделий в партии и порядок заказа уточняются индивидуально. Если требуется продукция конкретного изготовителя, этот параметр также лучше согласовать заранее.
