Болтовая стяжка С-6

Болтовая стяжка С-6 - предназначена для жесткой фиксации рельса на опорном основании. Она обеспечивает ту самую неподвижность рельсовой нити, которая критически важна при перемещении оборудования массой в сотни тонн.

Назначение и область применения

Основная задача болтовой стяжки С-6 - скреплять рельс с несущей конструкцией пути перекатки. Изделие устанавливается на трансформаторные шпалы марок ШТ-12 и ШТ-27, а также на опорные плиты НСП 35.10, НСП 35.15, ПФ-35.10 и ПФ-35.15. В составе рельсового крепежа стяжка работает в паре с подкладкой К-2 и накладкой К-1, образуя единый узел, способный выдерживать высокие нагрузки.

Стяжка рельсов С-6 востребована на объектах энергетической инфраструктуры. Применяется как при строительстве новых путей перекатки, так и при реконструкции существующих. Каждый трансформаторный путь требует строгого соблюдения проектных решений, и стяжка С-6 - неотъемлемая часть этих решений.

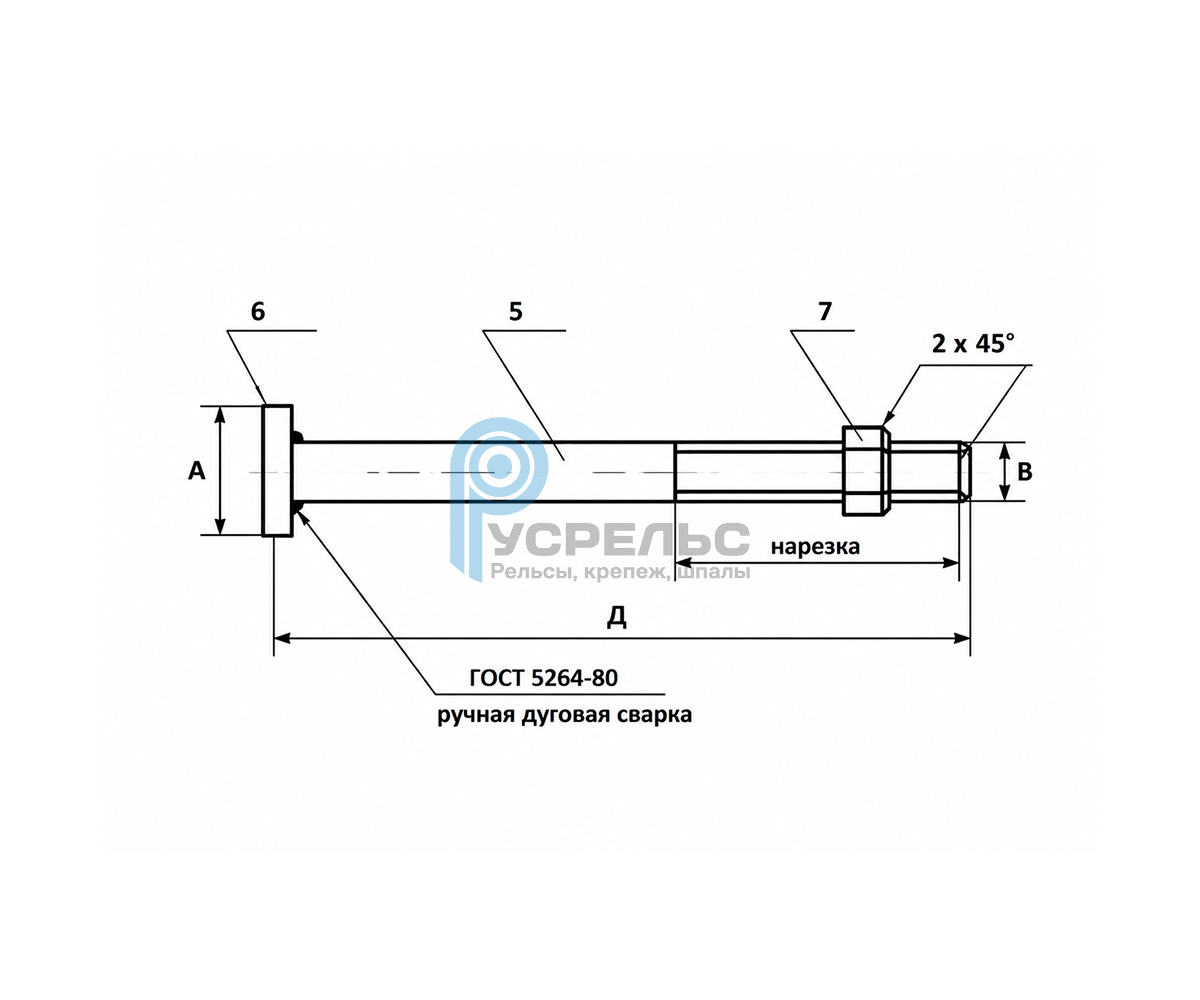

Конструкция стяжки С-6

Болтовая стяжка С-6 изготавливается методом нарезки резьбы на стальном круге. Конструкция предельно проста и надежна: это шпилька с резьбой, которая проходит сквозь отверстия в подкладке и накладке, после чего затягивается с двух сторон гайками и шайбами.

Такое болтовое соединение обеспечивает равномерное прижатие всех элементов узла друг к другу. При затяжке стяжка создает усилие, которое передается через подкладку на рельс, исключая его смещение при перемещении оборудования. Конструкция соответствует чертежу 3.407.1-148.2-007.

Технические характеристики

Стяжка рельсов С-6 имеет строго регламентированные параметры, которые зафиксированы в проектной документации.

Размеры и масса

Размеры стяжки С 6 строго фиксированы:

Материал и комплектность

Материал изготовления - сталь марки Вст3 по ГОСТ 535-2005. Заготовкой служит круг диаметром 22 мм по ГОСТ 2590-2006. Резьба наносится на часть стержня.

Комплектность стяжки С 6 включает:

• Болт (стержень с резьбой);
• Две гайки;
• Шайбы.

Монтаж в составе рельсового пути

Монтаж рельсовой стяжки - ответственная операция, от которой зависит безопасность всего пути перекатки. Установка выполняется в следующем порядке.

На опорную плиту или трансформаторную шпалу укладывается подкладка К-2. Сверху на нее монтируется рельс, а на него устанавливается накладка К-1. Стяжка С 6 пропускается через совмещенные отверстия всех элементов, после чего с обеих сторон затягивается гайками с шайбами.

При затяжке важно соблюдать проектный момент усилия. Недотяжка приведет к подвижкам рельса при перемещении оборудования, а перетяжка может деформировать подкладку или накладку. После монтажа всей рельсовой стяжки необходимо проверить плотность прилегания всех элементов и отсутствие люфтов.

Изготовление и поставка

Болтовая стяжка С-6 изготавливается по чертежу 3.407.1-148.2-007. Производитель обеспечивает контроль качества на всех этапах: от входного контроля материала до финальной приемки готовой продукции. На новую продукцию предоставляются паспорта и сертификаты качества, на изделия б/у составляется акт годности к повторному использованию.

Поставка стяжки для путей перекатки трансформаторов осуществляется по всей территории России и стран Таможенного союза. Отгрузка производится автомобильным, железнодорожным или контейнерным транспортом через транспортные компании. Груз упаковывается в деревянные ящики на европоддоны.

Как заказать стяжку С-6

Чтобы купить болтовые стяжки С-6 достаточно уточнить несколько моментов.

1. Проектные данные. Стандартное исполнение ведется по чертежу 3.407.1-148.2-007, но при необходимости мы можем изготовить изделие по вашим размерам и из вашей марки стали - для этого предоставьте собственный эскиз.
2. Количество изделий. Стяжки рассчитываются по числу узлов крепления пути перекатки: на каждый узел приходится одна стяжка.
3. Комплектность поставки. Уточните, нужен ли вам полный набор (стержень + гайки + шайбы) или только сам стержень - от этого зависит итоговая цена.

Для получения точной стоимости и производственного срока пришлите заявку с указанием желаемого объема и планируемой даты отгрузки. Наши специалисты подберут наиболее подходящий вариант и подсчитают общий вес всей партии.
